Описание

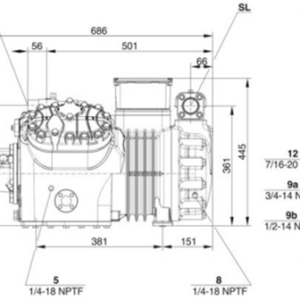

Обозначения присоединительных штуцеров на изображениях в окне меню «Тех. Данные/Размеры»:

21 Присоединение высокого давления (HP) Присоединение для реле высокого давления (HP) 1a Присоединение трансмиттера высокого давления (HP) 1b Дополнительное присоединение высокого давления (HP) 2 Присоединение датчика температуры нагнетаемого газа (HP) 3 Присоединение низкого давления (LP) Присоединение для реле низкого давления (LP) 3a Присоединение датчика низкого давления (LP) 4 Присоединение для форсунки RI/CIC (LP) 4b Присоединение для датчика RI/CIC 4c Присоединение для датчика RI/CIC (MP/работа с переохладителем хладагента) 5 Пробка штуцера заправки маслом 6 Слив масла 7 Масляный фильтр (магнитная ловушка) 8 Возврат масла (из маслоотделителя) 8* Возврат масла для NH3 с нерастворимым маслом 9 Присоединения линий выравнивания по маслу и газу (параллельное подключение) 9а Присоединение линии выравнивания по давлению газа (параллельное подключение) 9b Присоединение линии выравнивания уровней масла (параллельное подключение) 10 Присоединение подогревателя масла в картере 11 Присоединение давления масла + 12 Присоединение давления масла — 13 Присоединение охлаждающей воды 14 Присоединение для промежуточного давления (МР) 15 Впрыск хладагента (работа без переохладителя жидкости и с термостатическим расширительным клапаном) 16 Присоединение для контроля циркуляции масла (уровень масла или перепад давления масла) 17 Вход хладагента на переохладителе 18 Выход хладагента на переохладителе 19 Обжимаемая поверхность 20 Клеммная плита 21 Сервисное присоединение для масляного клапана 22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания) 23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания) 24 Корпус модуля (IQ МОДУЛЬ внутри) 25 Исполнительный блок датчиков регулятора уровня масла 26 Смотровое стекло 27 Клеммная коробка SL Линия всасывания DL Линия нагнетания Размеры с допусками по EN ISO 13920-B.

Таблица холодопроизводительности

▼ tc	►to	5°C	0°C	-5°C	-10°C	-15°C	-20°C	-25°C	-30°C
40°C	Q [W]		63709	53048	43776	35740	28808	22860	17792
	Qu* [W]		63709	53048	43776	35740	28808	22860	17792
	P [kW]		18,50	17,36	16,08	14,69	13,23	11,72	10,20
	I [A]		31,0	29,2	27,2	25,1	22,9	20,8	18,77
	Qc [W]		82210	70411	59858	50432	42033	34577	27992
	COP [-]		3,44	3,06	2,72	2,43	2,18	1,95	1,74
	m [kg/h]		1893	1555	1268	1025	819	646	500
	Op.		Стандарт	Стандарт	Стандарт	Стандарт	Стандарт	Стандарт	Стандарт
	th [°C]		71,5	77,3	83,3	89,6	96,3	103,6	111,6
45°C	Q [W]		58117	48338	39822	32436	26062	20597	15943
	Qu* [W]		58117	48338	39822	32436	26062	20597	15943
	P [kW]		19,77	18,39	16,89	15,30	13,66	12,00	10,35
	I [A]		33,0	30,8	28,5	26,0	23,6	21,2	18,97
	Qc [W]		77885	66729	56714	47741	39726	32599	26297
	COP [-]		2,94	2,63	2,36	2,12	1,91	1,72	1,54
	m [kg/h]		1857	1521	1238	998	795	623	479
	Op.		Стандарт	Стандарт	Стандарт	Стандарт	Стандарт	Стандарт	Стандарт
	th [°C]		76,9	82,7	88,7	95,1	101,8	109,1	117,2
50°C	Q [W]		52383	43521	35790	29080	23287	18321	14097
	Qu* [W]		52383	43521	35790	29080	23287	18321	14097
	P [kW]		20,9	19,32	17,61	15,84	14,03	12,22	10,44
	I [A]		34,9	32,3	29,6	26,9	24,1	21,5	19,08
	Qc [W]		73314	62844	53403	44915	37313	30538	24541
	COP [-]		2,50	2,25	2,03	1,84	1,66	1,50	1,35
	m [kg/h]		1817	1486	1205	968	768	599	458
	Op.		Стандарт	Стандарт	Стандарт	Стандарт	Стандарт	Стандарт	Стандарт
	th [°C]		82,4	88,2	94,2	100,6	107,3	114,7	122,9

Условные обозначения

Q [W] Холодопроизвод-сть

Qu* [W] Произв-сть испарителя

P [kW] Потребл. мощность

I [A] Ток

Qc [W] Производительность конденсатора

COP [-] СОР/КПД

m [kg/h] Массов. Расхода

Op. Режим эксплуатации

th [°C] Температура нагнетания без охлаждения

*по стандарту EN12900 (темп. всасываемых паров 20°С переохлаждение жидкости 0 К)

Детали

Режим	Охлаждение и кондиционирование воздуха
Хладагент	R404A
Темп., используемая в расчете	Темп. ''точки росы''
Tиспарения SST	-25,00 °C
Тконденсации SCT	40,0 °C
Переохл-е (в конденсаторе)	0 K
Энергоснабжение	400V-3-50Hz
Регулятор производительности	100%
Полезный перегрев	100%
Ступени регулирования производительности	100%
Холодопроизвод-сть	22kW
Произв-сть испарителя	22kW
Потребл. мощность	11,72kW
Ток (400V)	20,8А
Напряжения питания	380-420V
Температура нагнетания без охлаждения	107,4°C
Технические параметры	Объемная произв-сть (1450 об/мин 50Гц) 73,7 m³/h Объемная произв-сть(1750 об/мин 60Гц) 88,83 m³/h Число цилиндров х Диаметр х Ход поршня 4 x 70 mm x 55 mm Вес 191 kg Макс. избыточное давление (НД/ВД) 19 / 32 bar Присоединение линии всасывания 42 mm — 1 5/8'' Присоединение линии нагнетания 28 mm — 1 1/8'' Тип масла для R134a/R404A/R507A/R407A/R407C/R407F BSE32(Standard), R134a tc>70°C: BSE55 (Option) Тип масла для R22 (R12/R502) B5.2(Option) Тип масла для R1234yf BSE32 (Standard), R1234yf tc>70°C : BSE55 (Option) Тип масла для R1234ze BSE55 (Standard), to>15°C: BSE85K (Option), tc>70°C: BSE85K (Option) Тип масла для R454C/R455A BSE32 (Standard) Тип масла для R515B BSE55 (Standard), to>15°C: BSE85K (Option), tc>70°C: BSE85K (Option)
Параметры мотора	Версия мотора 2 Напряжение мотора (др. по запросу) 380-420V PW-3-50Hz Максимальный рабочий ток 36.7 A Соотношение обмоток 50/50 Пусковой ток (ротор блокирован) 97.0 A Y / 158.0 A YY Max. энергопотребление 22,0 kW
Комплект поставки	Защита мотора SE-B3 (Option), SE-B2 (Option), CM-RC-02 (Standard) Класс защиты IP54 (Standard), IP66 (Option) Антивибрационные демпферы Standard Заправка масла 4,00 dm³ Запорный вентиль на нагнетании Standard Запорный вентиль на всасывании Standard
Доступные опции	Датчик температуры нагнетания Option Стартовая разгрузка Option Регулирование производительности 100-50% (Option) Плавное регулирование производ-сти 100-10% (Option) Дополнительный вентилятор Option Refrigerant Injection (RI) Option Сервисный масляный клапан Option Подогреватель масла 140 W (Option) Контроль давления масла MP54 (Option), Delta-PII
Измерения шумовых парметров	Уровень звуковой мощности (-10°C/45°C) @50Гц 78,0 dB(A) @50Hz Уровень звуковой мощности (-35°C/40°C) @50Гц 81,0 dB(A) @50Hz Уровень звукового давления @1м (-10°C/45°C) @50Гц 70 dB(A) @50Hz Уровень звукового давления @1м (-35°C/40°C) @50Гц 73 dB(A) @50Hz Уровень звуковой мощности (-10°C/45°C) @50Гц R134a 76 dB(A) @50Hz Уровень звукового давления @1м (+5°C/50°C) @50Гц R134a Уровень звукового давления @1м (-10°C/45°C) @50Гц R134a 68 dB(A) @50Hz
Аналог frascold	V15-71Y
Аналог gea/bock	HGX5/945-4
Аналог dorin	H5 H3000CC
Темп. всасываемых паров	20,00 °C
Производительность конденсатора	33,8KW
СОР/КПД	1,88
Массов. расход	603 kg/h
Режим эксплуатации	Стандарт

Компрессор Bitzer 4HE-18Y
